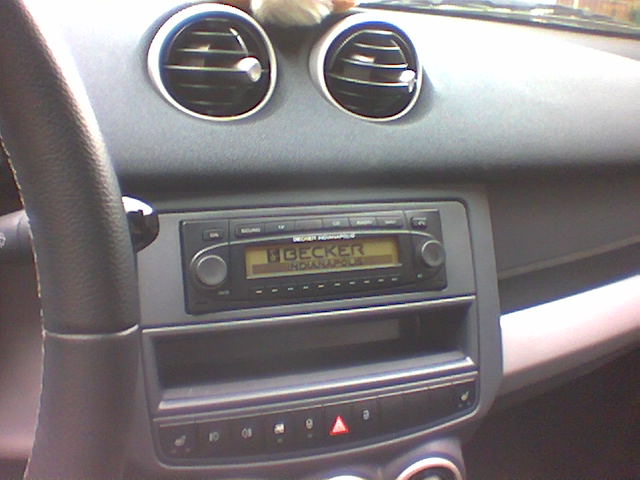

Multimedia Navigator
Von
Smartie1986, in ForFour
-
Aktuell beliebt
-
-
Der letzte Post
-
Von 450-3 · Geschrieben am
Die STL Datei hat noch einen Bug. Das Loch für die Schraube an der Stelle, an der vorher die Höheneinstellung war, ist viel zu klein. War mir aber erst eben am Auto aufgefallen, als ich ein paar Schrauben mit dem passenden Gewinde probiert habe Aber naja, wiegt ja nichts und mit zwei Schrauben hält es auch. Da bastele ich an den Teilen nicht rum. Das schöne an OpenSCAD ist ja, dass das Problem in einer Zeile repariert ist, wenn man modular arbeitet. release_mode=false; prep_mode=false; $fn=release_mode ? 256 : 64; scaling=1.009; // PLA r_aussen=50.2; ohr_tiefe=13.5; ohr_breite=18.4; ohr_wandbreite=1.75; ohr_wandhoehe=4.5; ohr_bohrloch=4.9; basis_hoehe=19.8; scale([scaling, scaling, scaling]) { if (prep_mode) { // DEBUG - Testmaske difference() { union() { ohren(r_aussen); linear_extrude(height = 9) { difference() { circle(r=r_aussen-5); circle(r=r_aussen-7); } } } translate([0,0,-0.1]) color("#CE5C00") linear_extrude(height = 9.2) circle(r=r_aussen-7); // Alles über 1.5 Höhe abschneiden translate([0,0,1.5]) cylinder(r=r_aussen+8, h=10); } } else { // RELEASE FORM ohren(r_aussen); r_basis=r_aussen-(ohr_breite/2+ohr_wandbreite); r_top=r_basis-13; h_top=14; soft_top_hoehe=8; // Basis color("#A40000") cylinder(r=r_basis, h=basis_hoehe); // Kuppel color("#729FCF") cylinder(r=r_top, h=basis_hoehe+h_top); translate([0,0,basis_hoehe+h_top]) color("#729FCF") resize([0,0,soft_top_hoehe]) sphere(r=r_top); } } module ohren(centerline) { // Linkes Ohr rotate(a=-30) { translate([-(ohr_tiefe/2 + centerline), -(ohr_tiefe/2), 0]) ohr(ohr_tiefe, ohr_breite, ohr_wandbreite, ohr_wandhoehe, ohr_bohrloch); } // Einstell-Ohr offset=1.2; // braucht einen Tick länger zum Gewinde rotate(a=40) { translate([-(ohr_tiefe/2 + centerline+offset), -(ohr_tiefe/2), 0]) ohr(ohr_tiefe, ohr_breite+offset, ohr_wandbreite, ohr_wandhoehe, ohr_bohrloch); } // Rechtes Ohr rotate(a=30) { translate([centerline, 0, 0]) rotate(a=180) translate([-(ohr_tiefe/2), -(ohr_tiefe/2), 0]) ohr(ohr_tiefe, ohr_breite, ohr_wandbreite, ohr_wandhoehe, ohr_bohrloch); } } module ohr(gesTiefe, gesBreite, wandstaerke, wandhoehe, durchmesserBohrloch) { rundung_radius = gesTiefe/2; r_verst = wandhoehe * 2; difference() { // Außenform union() { color("#73D216") { linear_extrude(height = wandhoehe) { // Vordere Rundung, halbiert difference() { translate([rundung_radius, rundung_radius, 0]) circle(d=gesTiefe); translate([rundung_radius,0,0]) square([rundung_radius, rundung_radius*2]); } translate([rundung_radius, 0, 0]) square([gesBreite - rundung_radius, gesTiefe]); } } // Verstärkung translate([gesBreite - r_verst/2, 0, wandhoehe]) { difference() { color("#F57900") cube([r_verst/2, gesTiefe, r_verst/2]); rotate([-90,0,0]) translate([0,-(r_verst / 2),-0.1]) color("#EF2929") cylinder(h = gesTiefe+0.2, d = r_verst); } } } // Innenform color("#3465A4") { rundung_radius_innen = rundung_radius - wandstaerke; translate([wandstaerke, wandstaerke, wandstaerke]) { linear_extrude(height = wandhoehe + r_verst) { translate([rundung_radius_innen, rundung_radius_innen, 0]) circle(r=rundung_radius_innen); translate([rundung_radius_innen, 0, 0]) square([gesBreite - rundung_radius_innen - wandstaerke + 0.1 , rundung_radius_innen * 2]); } } } // Bohrloch translate([rundung_radius, rundung_radius, -0.1]) color("#DB9831") cylinder(h = wandhoehe + r_verst + 0.2, d = durchmesserBohrloch); } } Edit: Och nö. Ich dachte der riesige Codeblock klappt nach ein paar Zeilen automatisch ein, wie in anderen Foren. Das sieht ja jetzt auch blöd aus.
-
-
