Sitzheizung W451 Anschlusskabel

[chef]

Hallo Smartgemeinde,



ich habe bei meinem Smart (84 PS Pulse) festgestellt, dass ein groß teil der Kabel für die Sitzheizung bereits liegen: Anschlusskabel Schalterleiste Mittelkonsole alle Drähte vorhanden, Sitzheizungssteuergerätehalter ist verbaut und voll verdrahtet, R9 in SAM ist belegt.



Nun die große Preisfrage, wo liegen die Anschlussleitungen die zu den Sitzen müssen? Beim Anlageneinbau habe ich die Strippen nicht gesehen, hatte beide Sitze draussen.



Wo könnten die sich im Smart versteckt haben?



Moritz





-----------------

W451 Pulse 84PS, alles bis auf Sitzheizung weil die beim Daimler zu blöd sind.



[chef]

Hallo,



weis keiner wo die Anschlußkabel der Sitzheizung liegen? Ich vermute im Moment dass die irgend wo unterhalb der Schaltkulisse / Handbremshebel versteckt sind, oder?



Wenn jemand irgendwelche strippen im Auto entdeckt und nichts weis wo hin, bitte melden.



Mein Smart ist von März/2008



Moritz

-----------------

W451 Pulse 84PS, alles bis auf Sitzheizung weil die beim Daimler zu blöd sind.



[SV650S]

Afaik sind die Leitungen für die Sitzheizungen NICHT verlegt, wenn nicht bestellt.

Habe selber schon danach gesucht, aber bei meinen Sitzen liegen nur die Leitungen für die Gurterkennung und die Seitenairbags (und eben vom "Sub-chen" die Leitung" aber die Sitzheizungsleitungen habe ich auch nicht gefunden. Muss man wohl oder übel neu ziehen wenn man keine hat (so wie du und ich ^^) ärgerlich, aber ist wohl leider so.

[chef]

Hallo,



komisch ist halt, dass bei mir die Kabel vom Bedienfeld in der Mittelkonsole zum Sockel für das Steuergerät liegen. Im Steuergerätehalter sind die Leitungen für die Sitze bereits eingepinnt, also auch vorhanden. Kann mir nicht vorstellen dass die Kabel irgend wo Abgeschnitte im Fahrzeug liegen.

Der komplette Kabelbaum aus dem Steuergerätehalter geht halt in den Großen Armdicken über, danach hört die Suche halt auf.



Nach deiner Meinung müsse ich ja dann die Zuleitungen zu den Sitzen auspinnen und neue Strippen einziehen. Wäre echt schade wenn das so wäre.



Moritz

-----------------

W451 Pulse 84PS, alles bis auf Sitzheizung weil die beim Daimler zu blöd sind.



[faxe]

Wie ist die sache mit anschlusskabel gegangen. ?



[ Diese Nachricht wurde editiert von faxe am 08.12.2009 um 12:42 Uhr ]

[chef]

Hi,



die Kabel waren in meinem Smart vollständig vorhanden, inklusive dem Halter für das Steuergerät. Die Anschlusskabel waren mit einem Bildstecker am Sitz befestigt, hatte ich erst beim Ausbauen des Sitzes bemerkt.



Daher war der Umbau relativ stressfrei, nervig ist nur das Sitzpolster abzuziehen.



Moritz

-----------------

W451 Pulse 84PS



[mhd451]

Hallo miteinander,



Grad hab ich den Beitrag gelesen zur Nachrüstung der Sitzheizung.



@moritz_smart:

Hat dass ohne großen Aufwand funktioniert mit der Sitzheizung zum Nachrüsten?

Und welche Teile hast gebraucht?

Bin nämlich auch schon am überlegen mir die Sitzheizung nachzurüsten.



Gruß, mhd451

[chef]

Hallo,



- 2x2 Heizungskisse

- Steuergerät für die Sitzheizung

- Schalterleiste Mittekonsole



Wenn alle Kabel vorhanden sind!!!!!



Sonst musst du komplett Strippen ziehen!



Moritz

-----------------

W451 Pulse 84PS



[la_Belette]

Mit welchem finanziellen Aufwand muss man rechnen?





[chef]

Hallo,



- Steuergerät ca. 50-60euro

- Schalterleiste zwischen 70-90 euro, je nach Anzahl Schalter

- Heizkisse zwischen 40-50 Euro/Stück



Bei mir war es in Summe 331euro



Preise varieren je nach SC, daher vergleichen lohnt sich.



Moritz

-----------------

W451 Pulse 84PS



[la_Belette]

Hmmm,würd ich auch gern verbauen..



Hat jemand noch ne Anleitung für mich!



P.S.: Wohin muss man das Steuergerät für die Sitzheizung montieren,du sagtest,der Halter wäre schon vorhanden...nur WO?



P.S.: Hab nen Passion 71PS von 07..liegen da die Stecker zu den Heizmatten???



Wo muss ich da gucken?



Bzw. Vielleicht dringen ne Anleitung..;-)



Gruß Manu

[chef]

Hallo,



als erstes würde ich die schalterleiste in der mittelkonsole ausbauen, schauen ob da ca. 4 drähte zu viel im stecker liegen.

dann den halter für das steuergerät suchen, der liegt quasi überhalb des OBD anschlusses überhalb des querträgers. er ist versteckt von einem dicken kabelbaum. am besten man liegt in der fahrerfussraum und sucht mit den händen.

anschliessend unter den sitzen schauen ob da ein kabel übrig ist, mit weißem stecker. es sind max. 3 steckter unter dem fahrersitz, airbag, gurtschloß und sitzheizung. sitzheizung hat den größten kabelquerschnitt.



wenn du nichts findest musst du strippen ziehen. schick mir mal in mein PN deine Mailadresse dann lasse ich dir paar bilder zukommen.



moritz

-----------------

W451 Pulse 84PS



[la_Belette]

So bei mir hat sich das scheinbar erledigt!



Hab unterm Sitz nämlich NUR das Kabel für die Gurterkennung gefunden,sonst keins! Oder kann das auch sein,dass das Kabel für die Sitzheizung unterm Teppich versteckt ist???

[chef]

Hallo,



entweder ist es direkt am Sitz oder gar nicht vorhanden.



Du kannst auch am an der SAM schauen ob links eine extra Sicherung für die Sitzheizung angebracht ist. Bei mir sind es 25A, glaube R9 ist die Position.

-----------------

W451 Pulse 84PS



[la_Belette]

Auf R8 steckt bei mir ne zusätzliche 15A Sicherung in orangenem Sockel.



An mein Schalterleiste gehn insgesamt 8 Kabel



????



Kabel unterm Sitz kann ich bis auf die Gurterkennung keine entdecken?! Oder ggf. doch unterm Teppich,wie das Kabel vom Sub???

[Frank_M]

Ich muss doch den Thread noch mal aus der Versenkung holen und habe ne Frage an Moritz:

Hast Du vielleicht eine Teilenummer für das Steuergerät zur Hand? Ist das einzige was mir noch fehlt und mit Nummer wäre es für mich und dem SC bestimmt auch leichter.



Edit: Bin doch noch fündig geworden auf mömas Seiten.

-----------------

...und die Erde ist doch eine Kurve...



->Smart ForTwo Pulse Turbo Bj. 2009

->Eibach Federn -20 mm v. u. h

->Tempomat von MDC

->abgedunkelte Heckscheibe

->im Winter Pulsefelgen mit Spurverbreiterung 25 mm v. 20 mm h.

->Sommerräder TD Smarties 16" mit 195 und 215er

->Original Sitzheizung nachgerüstet / noch nicht fertig

->Pioneer AVH-3200BT mit Navioption AVIC-F220



[ Diese Nachricht wurde editiert von Frank_M am 25.02.2011 um 18:03 Uhr ]

[chef]

A4518200085



Das müsste es sein.



Moritz

-----------------

W451 Pulse 84PS



[Smartie4000]

Da ich auch vorhabe, eine Sitzheizung nachzurüsten, habe ich mal bei meinem Smartie geschaut.

Also Kabel sind unter den Sitzen. Stecker weis, 1.0 Quadrat rot und braun.

Lt Auskunft Mercedes braucht man nur eine neue Schaltereinheit mit allen Schaltern, da der Kabelbaum immer voll verkabelt ist.

Einfach den Schalter



A 451 820 7810 (kostet 71,35.- +Mwst)



bestellen und einstecken, dann mal messen, was unten an den Steckern rauskommt.



Heizmatten für die Sitz bekommt ihr bei



www.sitzheizung.de



Den Einbau der Heizmatte empfehle ich nur durch einen Sattler, da es sonst zu Faltenbildung im Sitz kommen kann.

[ Diese Nachricht wurde editiert von Smartie4000 am 26.02.2011 um 11:33 Uhr ]

[chef]

hi



bei mir kam da nichts aus dem stecker, auch nach dem ich das steuergerät eingebaut habe. ich habe nur durchgemessen, dass die leitungen unter dem sitz auch zum steuergerät gehen.

die heizmatten bekommt auch gut selber unter den bezug, 1h pro sitz komplett und es ist erledigt.



moritz

-----------------

W451 Pulse 84PS



[Frank_M]

Was soll das heißen, es kam auch nix nach Einbau des Steuergerätes aus dem Stecker? Muss da noch was freigeschaltet werden vom SC? Oder erkennt das Steuergerät ob auch eine Heizung angeschlossen ist und deshalb steht auch keine Spannung am Stecker an?

Ich habe mir nun auf jeden Fall noch das genannte Steuergerät im SC bestellt (Danke für die Nummer an Moritz) und warte noch auf die Schalterleiste. Mal schauen was wird. :)

-----------------

...und die Erde ist doch eine Kurve...



->Smart ForTwo Pulse Turbo Bj. 2009

->Eibach Federn -20 mm v. u. h

->Tempomat von MDC

->abgedunkelte Heckscheibe

->im Winter Pulsefelgen mit Spurverbreiterung 25 mm v. 20 mm h.

->Sommerräder TD Smarties 16" mit 195 und 215er

->Original Sitzheizung nachgerüstet / noch nicht fertig

->Pioneer AVH-3200BT mit Navioption AVIC-F220



[chef]

Hi,



ich dache auch, es kommen da 12V oder so raus, aber irgendwie hatte mein Messgerät nichts angezeigt, vielleicht war ich auch zu blöd zum messen.

Auf jedenfall hatte ich Durchgang bis an den Halter für das Steuergerät. Sicherung war R9 war bei mir auch schon vorhanden, aber 25A nicht wie in der Anleitung 20A. Freischalten lassen muss man da nichts, es gibt keine Verbindung zur SAM über CAN oder ähnliches.



Moritz

-----------------

W451 Pulse 84PS



[Frank_M]

Ja Prima, danke Dir für die Antwort. Dann denke ich mal, dass ich so ab Mittwoch auch keinen kalten A äh Popo mehr bekomme. :-D

-----------------

...und die Erde ist doch eine Kurve...



->Smart ForTwo Pulse Turbo Bj. 2009

->Eibach Federn -20 mm v. u. h

->Tempomat von MDC

->abgedunkelte Heckscheibe

->im Winter Pulsefelgen mit Spurverbreiterung 25 mm v. 20 mm h.

->Sommerräder TD Smarties 16" mit 195 und 215er

->Original Sitzheizung nachgerüstet / noch nicht fertig

->Pioneer AVH-3200BT mit Navioption AVIC-F220



[hhsmarti]

Hey, ich habe dasselbe vor mit der Sitzheizung und bin ziemlich verzweifelt.
Mein smart: 71 ps, bj 2010, keine Sitzheizung von Werk aus.
Ich habe also Sitze mit Sitzheizung (aus einem anderen Smart) genommen und das Bedienteil (wo auch der Warnblinker ist) und habe es in meinen Smart verbaut.
Nun suche ich verzweifelt nach den Kabeln. Der Kabelbaum liegt bei mir unter der Mittelkonsole, ich habe auch geschaut wieviele Kabel an dem Bedienteil sind. Es sind 7 Kabel, da der Smart ja nur Warnblinker und Abschließen/Aufschließen hat, gehe ich davon aus, dass eins von den 7 Kabeln auf für Sitzheizung ist?
Ich bin leider etwas verzweifelt und würde mich über Tipps sehr freuen.

Ich würde morgen mal den Kabelbaum richtig hervorholen und die Isolierung etwas lösen, welches Kabel müsste denn für die Sitzheizung sein, von der Farbe her?

lg Natale

[yueci]

Moin Natale,



du wirst dir deinen Kabelbaum für die Sitzheizung selbst bauen müssen - hier ist die Anleitung dazu -  KLICK HIER!!!



Auf dem folgenden Bild aus der Quelle FQ101.co.uk, kannst du sehen welche Kabel (4 bis 7) vorhanden sein müssen, um die Sitzheizung direkt anzuschließen.





Wenn nicht vorhanden benötigst du auch noch das Steuergerät - davon hast du nichts geschrieben.



Gruß

Marc

[SHK]

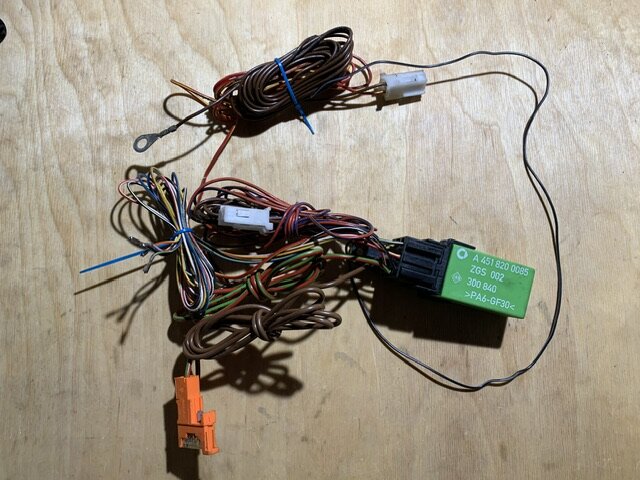

So die Dokumentation originaler Kabelbaum…



1) Sitzheizungkabelstrang

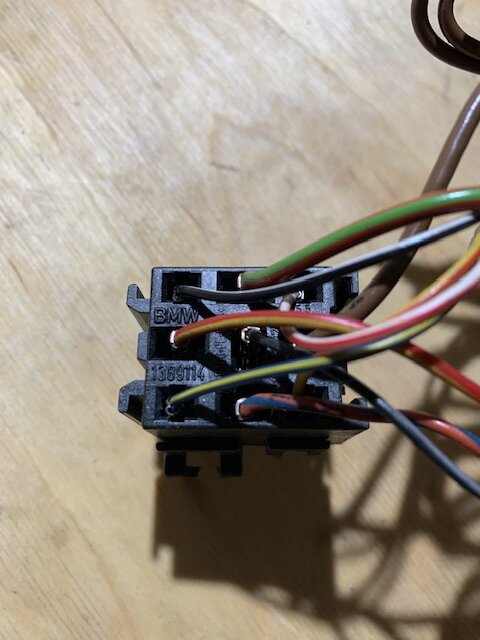

2) Steuergerätsockel

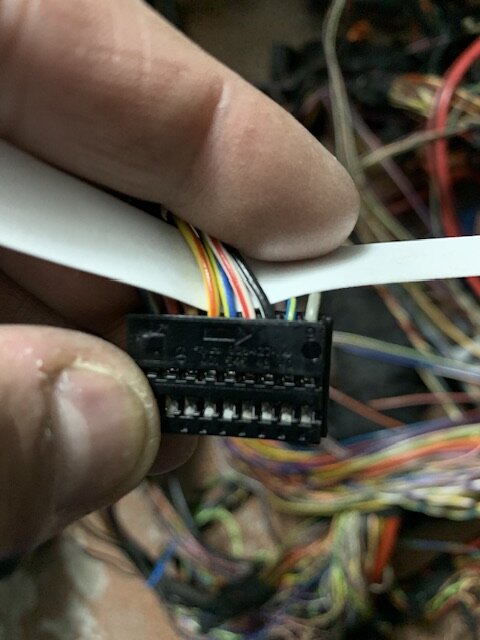

3) Anschlusskabel Bedienfeld

bearbeitet 5. Dezember 2023 von SHK
